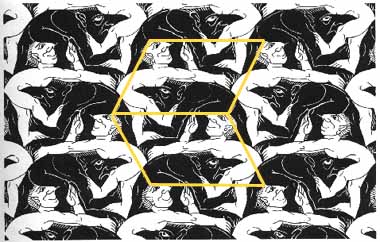

REFLEXÃO DESLIZANTE - PARALELOGRAMO





All M.C Escher works © Cordon Art - Baarn - Holland
All rignts reserved. Used by permission.



Tente construir um mosaico movimentando os polígonos pelos pontos.

Verifique a técnica de construção utilizada

PASSO 1:Acompanhe pelo desenho. As linhas de construção devem ser escondidas.

  1. construir um paralelogramo e construir um polígono dentro desse paralelogramo.
  2. construir uma reta perpendicular à base do paralelogramo (tracejado na figura). Fazer uma simetrial axial em toda a figura, em relação a essa reta obtendo a figura inicial invertida (em vermelho, na figura).
  3. construir um vetor de translação com extremidade em um dos vértices do paralelogramo. Fazer uma translação da figura invertida "encaixando" na figura inicial (em vermelho na figura).
  4. esconder a figura invertida e colorir a figura que será a base para o mosaico.

PASSO 2:Acompanhe pelo desenho. As linhas de construção devem ser escondidas.

  1. construir a base para o mosaico.
  2. escolher um ponto no polígono que servirá para "mexer" o mosaico. Definir vetores de translação com uma extremidade nesse ponto escolhido e fazer uma translação em relação a cada vetor, de forma a encaixar as figuras formando o mosaico.
